Ladesteuerung (EVSE) mit Potenziometer und DC Sensor 6mA

NEU: REDUZIERTE BAUGRÖSSE BEI ERWEITERTEN FUNKTIONEN!

Art.-Nr. 13201114

DER MITGELIEFERTE 6mA DC SENSOR ERMÖGLICHT DIE ABSICHERUNG MIT EINFACHEM FEHLERSTROMSCHUTZSCHALTER TYP A!

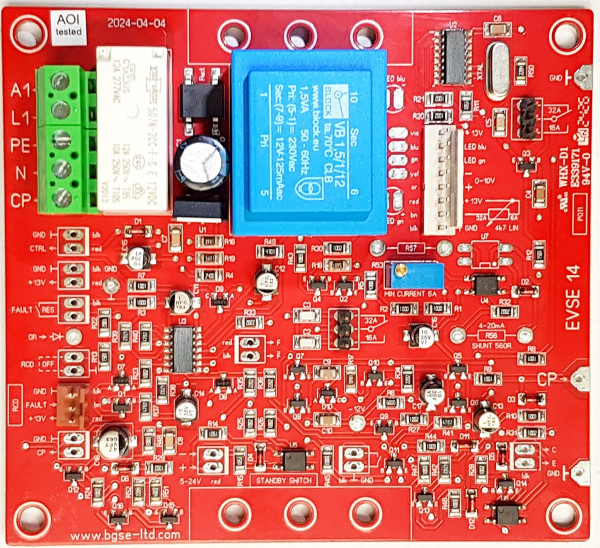

Diese fertig aufgebaute und sofort einsatzfähige Leiterplatte dient als Ladesteuerung (EVSE) für die Ladebox B3200, Wallboxen und andere Ladestationen im Selbstbau. Die Steuerung ermöglicht eine stufenlose Ladestromeinstellung von 6 bis 32A durch ein handbetätigtes Potenziometer (Bild 2) und parallel dazu per externer Steuerspannung von 0 bis 10V DC (siehe Diagramm). Diese Funktion ist für Photovoltaikanlagenbesitzer interessant. Die Ladesteuerung kann auch direkt mit Ladeströmen bis zu 16 Ampere einphasig (3,6kW) belastet werden. Bei drei Phasen und Ladeströmen bis 32 Ampere (22kW) muss ein Schütz (siehe Connection Plan) dazwischen geschaltet werden (z.B. Art.-Nr. 80256099). Es wird ein elektronischer 6mA DC Fehlerstromsensor (Art.-Nr. 13201403) mitgeliefert. Eine grüne und eine blaue 5mm LED und ein Skalenaufkleber mit 34mm Kantenlänge sind im Lieferumfang enthalten. Die Platine mit den Abmessungen Länge = 110mm / Breite = 100mm / Höhe = 28mm ist sowohl für Hutschienenmontage als auch für den direkten Einbau in die Leergehäuse mit der Art.-Nr. 13200200 und 13200205 geeignet. Passende Clips und Montageschrauben für eine 35mm Hutschienenmontage (Art.-Nr. 10000210) werden mitgeliefert. Skalenbeispiel im Maßstab 1:1 unter Downloads. Passende 2polige Platinensteckverbinder gibt es unter der Art.-Nr. 13200252.

• Stromeinstellung 6 bis 32A durch Potenziometer 270° linear.
• 0 bis 10V Fernsteuereinganng (galvanisch getrennt). Diese Schnittstelle kann auch zu einer 4 bis 20mA Schnittstelle umgebaut werden (einfach einen 560 Ohm / 0,4 Watt Widerstand an Pos. R56 einlöten).
• Lastmanagement (Dual Circuit bzw. Load Sharing bei Verwendung von zwei Ladesteuerungen).
• 30mA~ und 6mA= elektronischer Fehlerstromsensor (bei Verwendung von Hutschienen-Fehlerstromschutzschaltern Typ A EV oder B auch abschaltbar).
• Optional Standby Switch möglich, z.B. bei Lastabwurf für elektrischen Durchlauferhitzer und / oder bei Einbruch der Dunkelheit im Photovoltaikbetrieb. Ausgelöst durch eine 5 bis 24V Signalspannung (galvanisch getrennt) und / oder durch einen Schaltkontakt NO
• Hutschienenmontagefähig

This control board with the dimensions length = 110mm / width = 100mm / height = 28mm serves as charge controller (EVSE) for the portable charger B3200 or any other wall box or charging station for electric cars. The control allows stepless adjustment of the charging current from 6A to 32A with a manually operated potentiometer (picture 2) and in parallel with external control voltage from 0V to 10V DC. This feature is interesting for photovoltaic system owners. The PCB can also be operated directly with charging currents of up to 16 amperes in one phase. In the case of three phase operation and charging currents up to 32 amps (see connection plan), a contactor must be used (for example, Item No. 80256099). The series resistors for the two supplied LEDs are on the control board. Scale examples in scale 1: 1 under Downloads. Comes with DC sensor 6mA, for operation with cheap standard RCD type A!
